7606145
sport
Volkswagen 2G, AAV 55hp
I-4cyl 1.3L 8v SOHC (DTH/DTH)
intake
exhaust

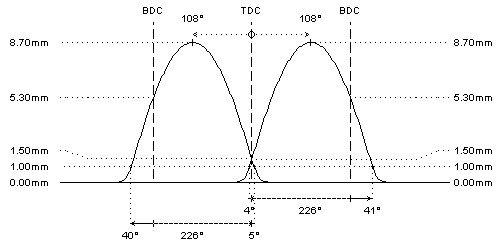

camshaft data:
lash ramp
: hydro
hydro
duration @ 0.1mm
: 259°
259°
duration @ 1.0mm
: 225°
225°
valve lift
: 8.70mm
8.70mm
cam lift
:
lobe angle
: 108°
108°
timing @ 1.0mm
: 4° / 41°
40° / 5°
valve lift @ TDC
: 1.50mm
1.50mm
parts setup:
cam wheels :
:
:
follower
: O.E.M.
: O.E.M.
valve lash
: O.E.M.
: O.E.M.
valve
: O.E.M.
: O.E.M.
valve locks
: O.E.M.
: O.E.M.
upper retainer
: O.E.M.
: O.E.M.
lower retainer
: O.E.M.
: O.E.M.
exterior spring
: O.E.M.
: O.E.M.
interior spring
fitted load / length
: 0kg @ 0.0mm
: 0kg @ 0.0mm
max. load / lift
: 0kg @ 0.0mm
: 0kg @ 0.0mm
REMARKS :
#
original valve spring info is not available
REMARKS :
#
Different OEM camshafts were used in this engine family. For ordering the correct sports camshaft, please check:
- engine reference code
- cam reference code
- cam lift
- 214.keyway%20position.pdf keyway position: centered between 1st and 2nd cam lobe (54°)(76061xx) OR close to 1st cam lobe (22°)(76161xx)
Example: engine code "2G" has camshaft code "030 E", cam lift "7.2mm" and centered keyway.
#
adjusted carburettor settings required
