4000342
hot street - dirt track
Mercedes M102 cosworth
I-4cyl 2.3L 16v DOHC (DT/DT)
intake
exhaust

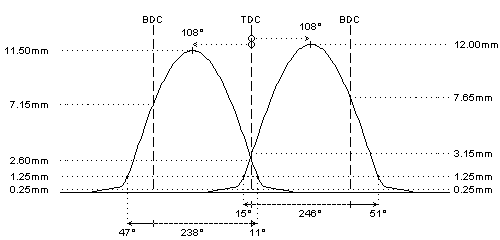

camshaft data:
lash ramp
: 0.25mm
0.25mm
duration @ 0.1mm
: 293°
284°
duration @ 1.0mm
: 246°
238°
valve lift
: 12.00mm
11.50mm
cam lift
:
lobe angle
: 108°
108°
timing @ 1.0mm
: 15° / 51°
47° / 11°
valve lift @ TDC
: 3.15mm
2.60mm
parts setup:
cam wheels :
:
:
follower
: View CC007
: View CC007
valve lash
: O.E.M.
: O.E.M.
valve
: O.E.M.
: O.E.M.
valve locks
: O.E.M.
: O.E.M.
upper retainer
: View 99310
: View 99310
lower retainer
: O.E.M.
: O.E.M.
exterior spring
: View PAC-E12009
: View PAC-E12009
interior spring
: View PAC-I12009
: View PAC-I12009
fitted load / length
: 32kg @ 33.5mm
: 32kg @ 33.5mm
max. load / lift
: 102kg @ 14.0mm
: 102kg @ 14.0mm
REMARKS :
REMARKS :
#
- steel billet camshafts
- front bearing / gear assembly not available
- camshafts also fit 2.5L engine
#
FOR COMPETITION APPLICATIONS ONLY. Following details must be verified:
-
the camshafs must turn smooth in the cylinderhead, provide free travel by machining where needed
-
distance between valve seal and retainer at full lift must be 0.6mm at least
-
minimum valve spring travel of 1.0mm at full lift must be provided
-
distance between valve and piston 1.0mm (pref. 1.5mm). check 5-15° before TDC on exhaust, and after TDC on intake
#
ONLY for dirt track applications and pro street use with adjustable engine management or carburettors
