3701254
turbo conversion
Mazda B6 /turbo hydraulic cam followers
I-4cyl 1.6L 16v DOHC (DTH/DTH)
intake
exhaust

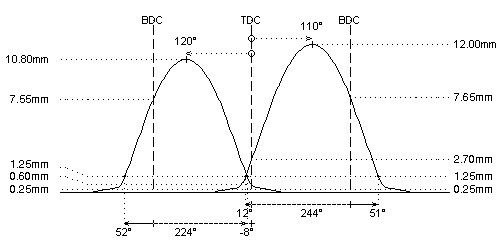

camshaft data:
lash ramp
: 0.25mm
0.25mm
duration @ 0.1mm
: 277°
262°
duration @ 1.0mm
: 243°
224°
valve lift
: 12.00mm
10.80mm
cam lift
:
lobe angle
: 110°
120°
timing @ 1.0mm
: 12° / 51°
52° / -8°
valve lift @ TDC
: 2.70mm
0.60mm
parts setup:
cam wheels :
: View CTMA023
: View CTMA023
follower
: View CC017
: View CC017
valve lash
: View TS102
: View TS102
valve
: O.E.M.
: O.E.M.
valve locks
: O.E.M.
: O.E.M.
upper retainer
: O.E.M.
: O.E.M.
lower retainer
: O.E.M.
: O.E.M.
exterior spring
: View PAC-S90015
: View PAC-S90015
interior spring
fitted load / length
: 25kg @ 39.5mm
: 25kg @ 39.5mm
max. load / lift
: 73kg @ 13.0mm
: 73kg @ 13.0mm
REMARKS :
#
if required, use extra shims to increase spring load
REMARKS :
#
camshafts for use in 1598cc B6 engines:
- long intake camshaft with sleeve for distributor drive
- short exhaust camshaft
#
FOR COMPETITION APPLICATIONS ONLY. Following details must be verified:
-
the camshafs must turn smooth in the cylinderhead, provide free travel by machining where needed
-
distance between valve seal and retainer at full lift must be 0.6mm at least
-
minimum valve spring travel of 1.0mm at full lift must be provided
-
distance between valve and piston 1.0mm (pref. 1.5mm). check 5-15° before TDC on exhaust, and after TDC on intake
#
for TURBO conversion (atmospheric to turbo)
#
ONLY for dirt track applications and pro street use with adjustable engine management or carburettors
