1900448
tarmac rally - race
Fiat 836 A3.000 Fiat Tipo 16v + Lancia Delta integrale
I-4cyl 2.0L 16v DOHC (DTs/DTs)
intake
exhaust

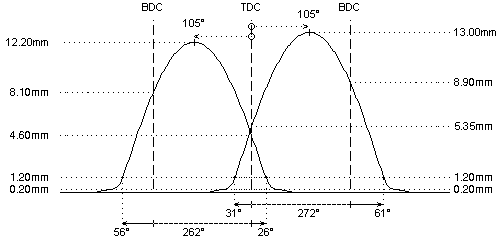

camshaft data:
lash ramp
: 0.20mm
0.20mm
duration @ 0.1mm
: 300°
292°
duration @ 1.0mm
: 272°
262°
valve lift
: 13.00mm
12.20mm
cam lift
:
lobe angle
: 105°
105°
timing @ 1.0mm
: 31° / 61°
56° / 26°
valve lift @ TDC
: 5.35mm
4.60mm
parts setup:
cam wheels :
: View CTFI036
: View CTFI036
follower
: View CC009
: View CC009
valve lash
: View TS102
: View TS102
valve
: O.E.M.
: O.E.M.
valve locks
: O.E.M.
: O.E.M.
upper retainer
: View 99519/s
: View 99519/s
lower retainer
: remove
: remove
exterior spring
: View PAC-E95009
: View PAC-E95009
interior spring
: View PAC-I95009
: View PAC-I95009
fitted load / length
: 36kg @ 35.0mm
: 36kg @ 35.0mm
max. load / lift
: 112kg @ 14.0mm
: 112kg @ 14.0mm
REMARKS :
#
if required, machine cylinder head and / or use solid shims to adjust spring load
#
check free travel between retainer and valve seal and modify if required
REMARKS :
#
These camshafts can also be used in:
160 A5.000 (1756cc) / 154 E1.000 (1995cc) / M607 AA.18.0 (1995cc) / M619 AA2.0 (1995cc turbo)
